本說明書的使用方法，若是說明書旁有實體圖片就是組裝起來的樣子!!

最喜歡組裝的妞兒我呢~

組裝說明的第一篇當然是最複雜的lomo相機搂~

準備要開封搂~~~　

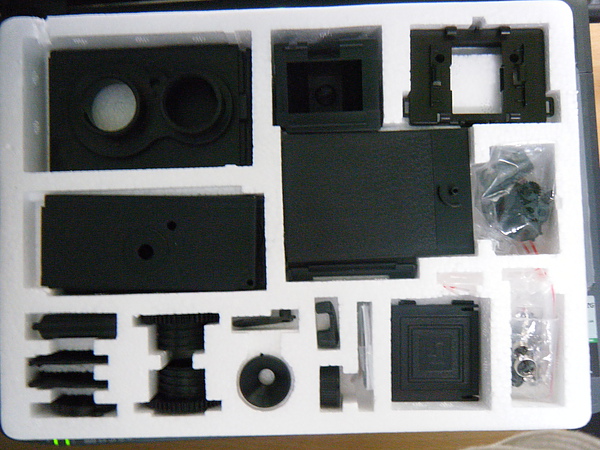

若是買同一版得打開後應該是長這樣子~

妞兒貼心得提醒：記得要先檢查零件是否有缺喔!

【以下圖解若看不懂說明書上的圖可以直接看我的圖片喔】

【只有錯誤勘誤才會註明出來唷~~~】

圖1組裝機身

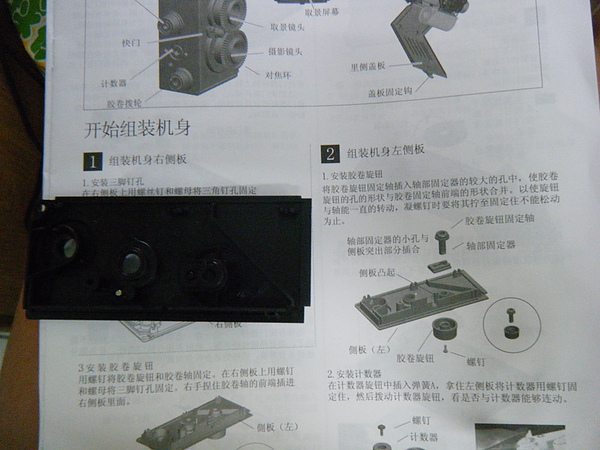

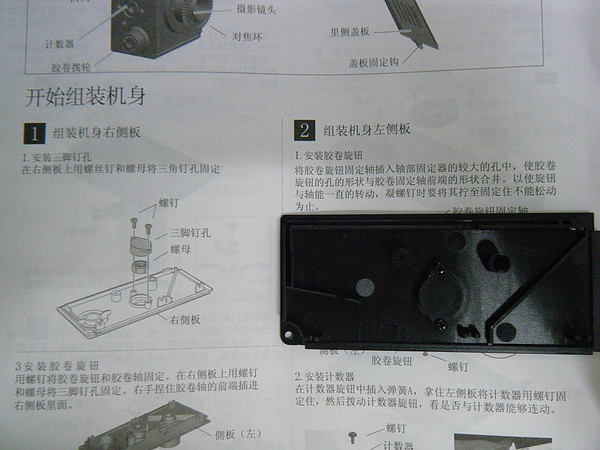

 圖2組裝機身左側板

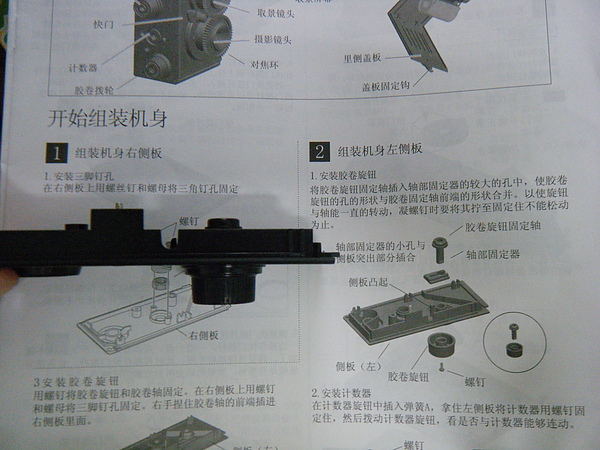

側面

正面

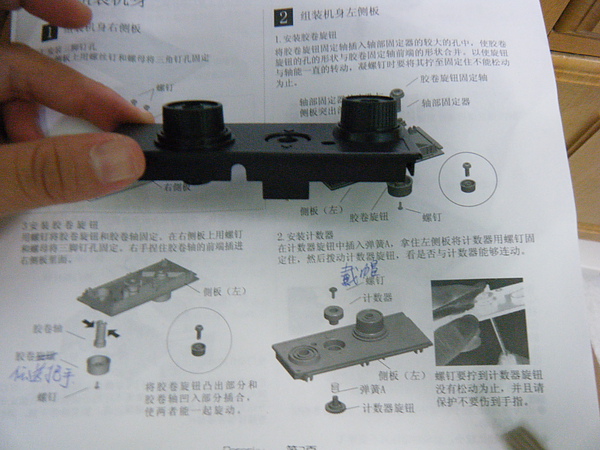

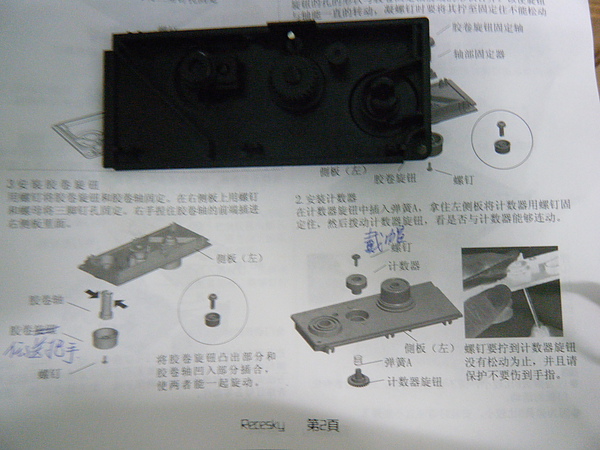

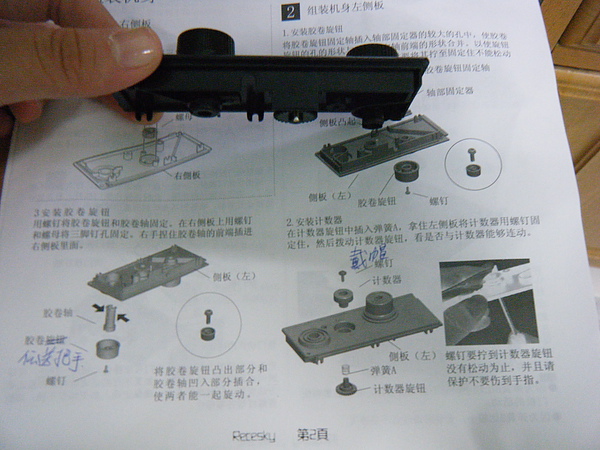

安裝計數器、膠卷旋鈕

圖片左下方說明書上說是膠卷旋鈕改成膠卷傳送把手

安裝計數器那邊的鎖螺釘要改成戴帽螺釘才鎖得起來

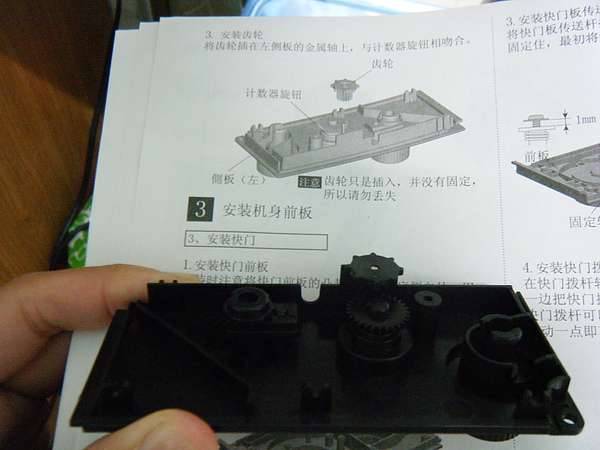

安裝齒輪鈕

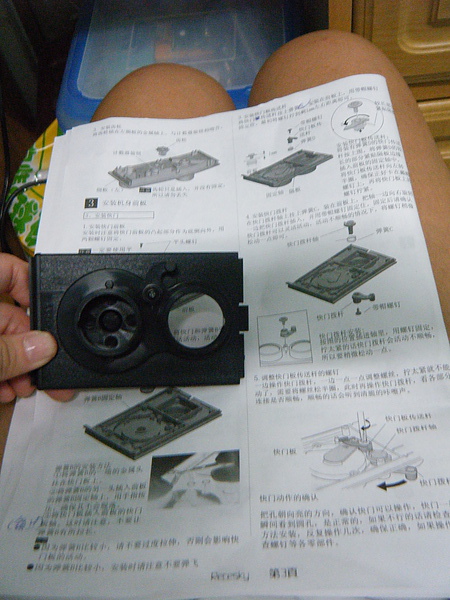

圖3安裝機身前板

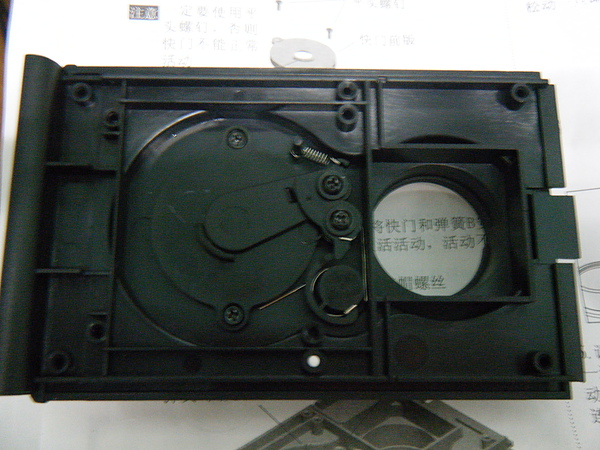

安裝快門板(反面)

有看到我這塊版子上的銀色鐵絲跟彈簧嘛?這就是要安裝上去的喔~

請盡量照個圖片去擺~否則會沒有拉力~快門不會動!

§話說妞妞是先將快門板插入前板快門板軸後先把螺釘鎖上，

不要鎖太緊再裝彈簧C這樣比較容易~在安裝快門撥桿時才是在撥桿軸上掛上彈簧D~

完成上面兩個彈簧後再來調整螺釘鬆緊度~彈簧這部分說明書寫錯編號搂!!

安裝快門板(正面)

記得要確認快門可不可以打開ㄟ~~不然就白裝了~

這裡是重點ㄚ~~~

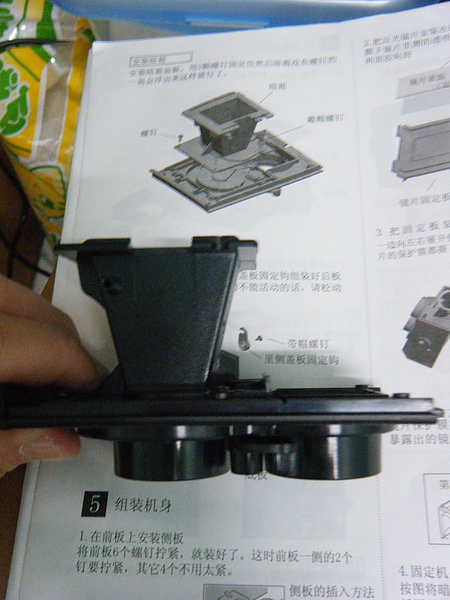

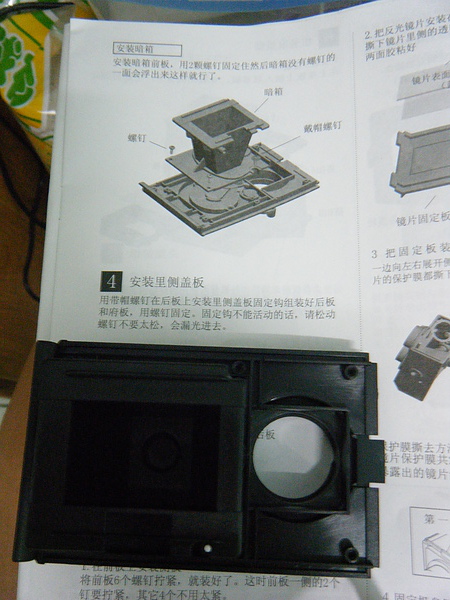

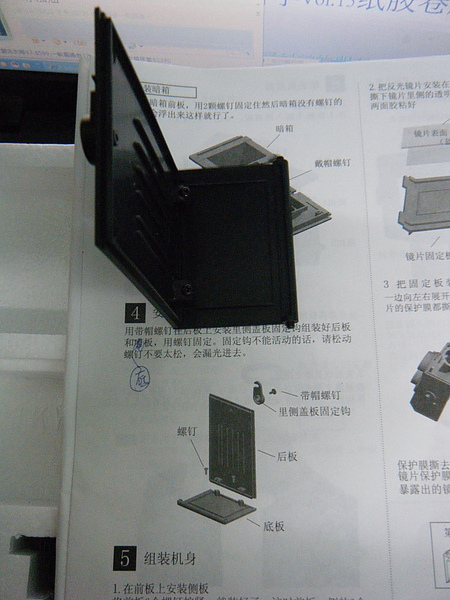

安裝暗箱

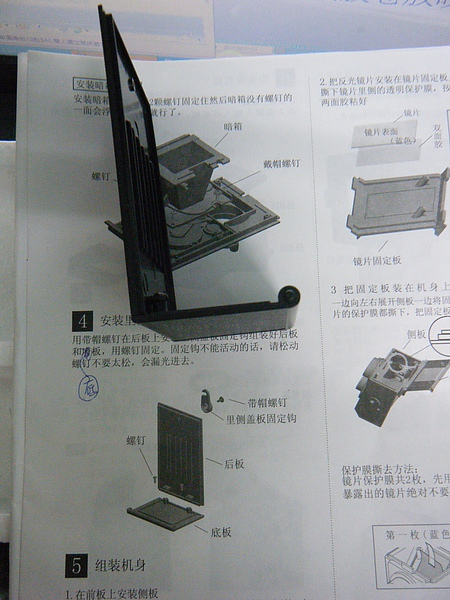

圖4安裝裡側蓋板

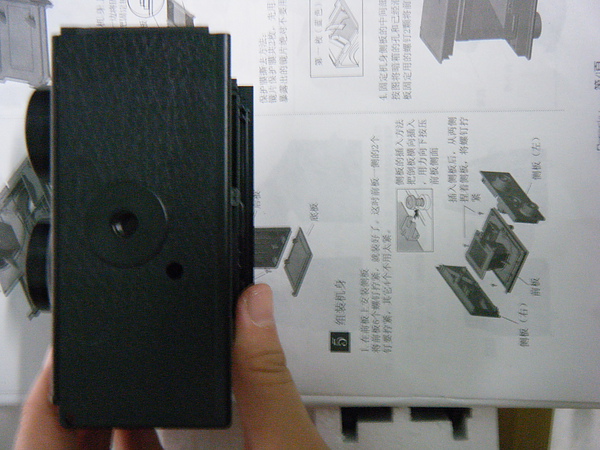

圖5組裝機身

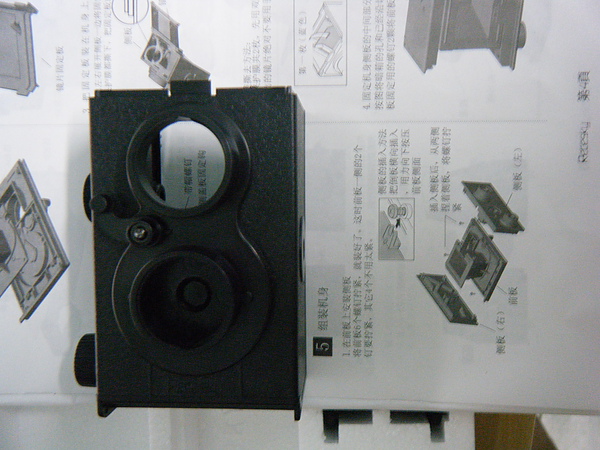

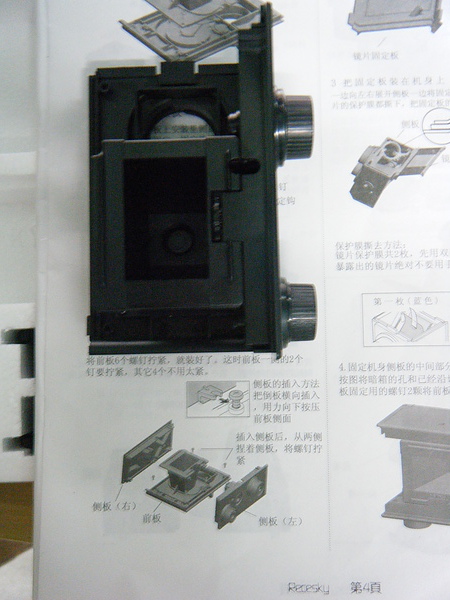

在前板上安裝側板

建議就先照說明書只要先鎖三根就好，

不然裝到一半會跟我一樣都在拆螺絲!!

(先裝一邊內部)

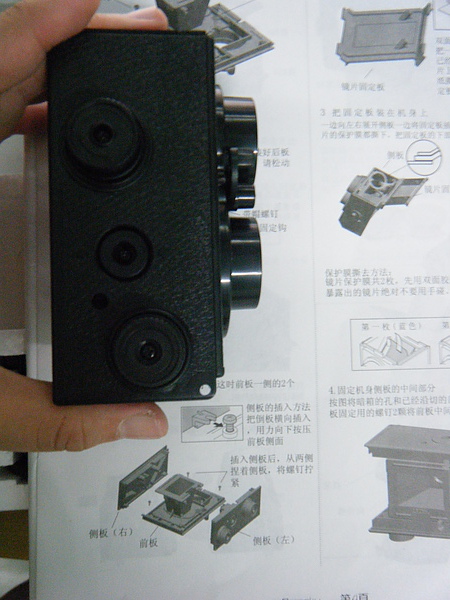

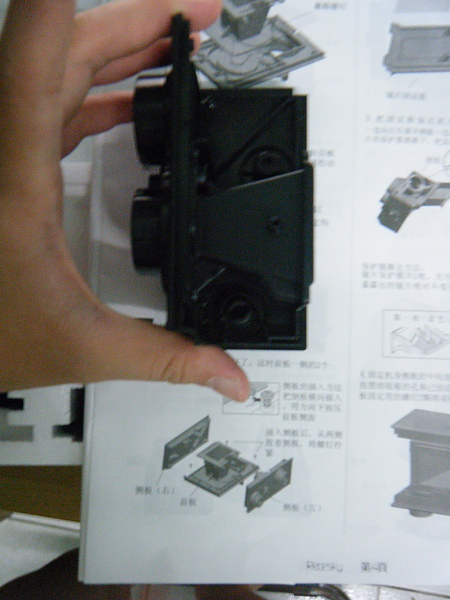

(先裝一邊側面)

(先裝一邊有轉鈕那一面)

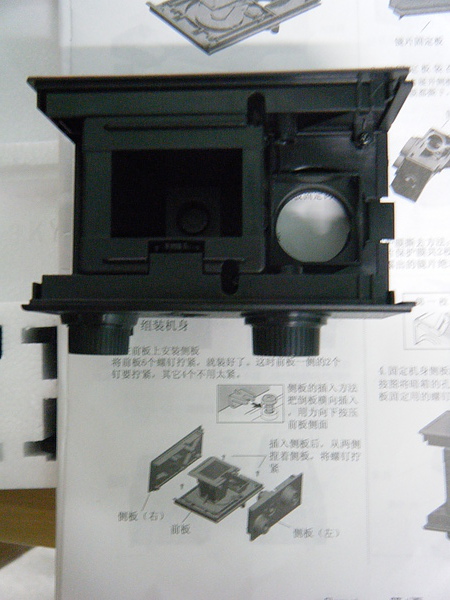

(兩邊都裝的內部)

(兩邊都裝的正面)

(剛被裝上去的第二面~記得螺絲先不要全鎖上!!)

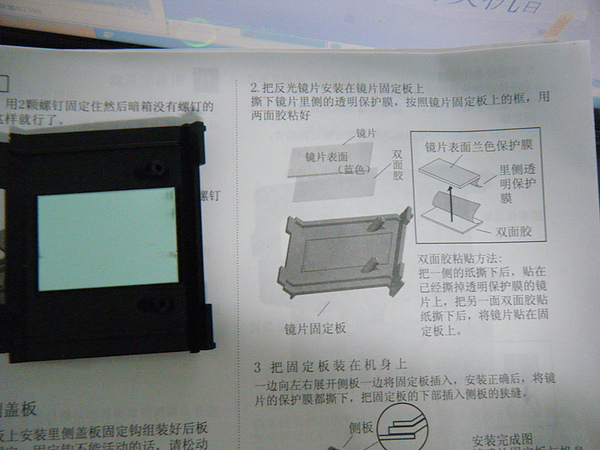

安裝反裝鏡面在鏡面固定板上(請撕下透明膠紙)

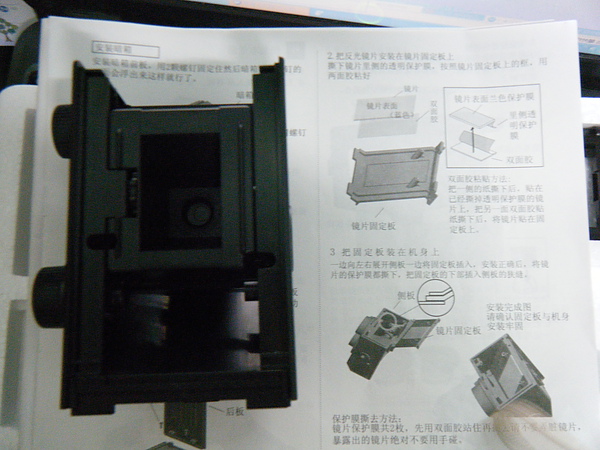

把固定板裝在機身(這就是要你們不要鎖螺絲的用意，我想應該不少人瘋狂解螺絲了)

螺絲鎖上去後，固定板卡不進去機身裡面!!!

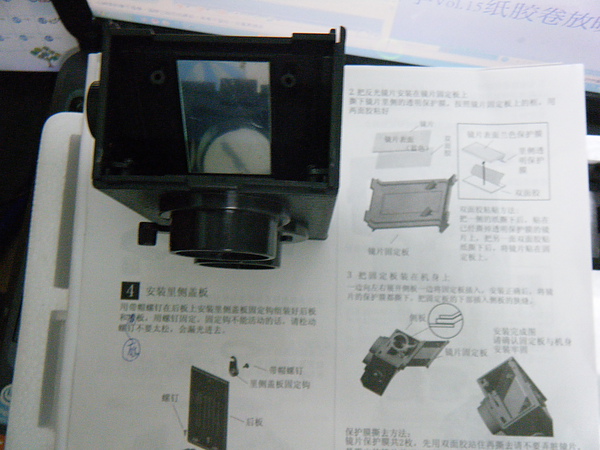

卡完鏡面固定板後的相機內部構造

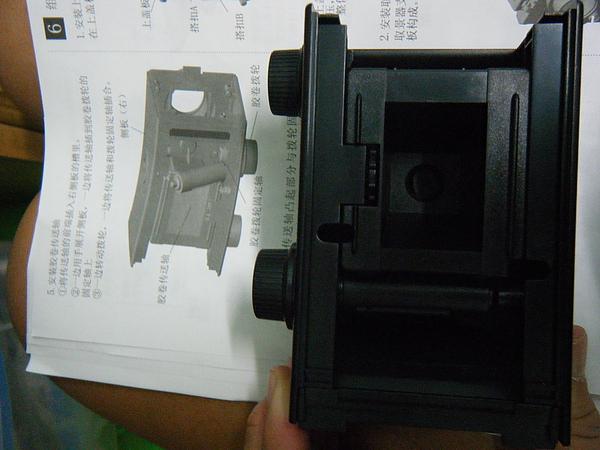

安裝捲軸傳送軸~這步驟很容易

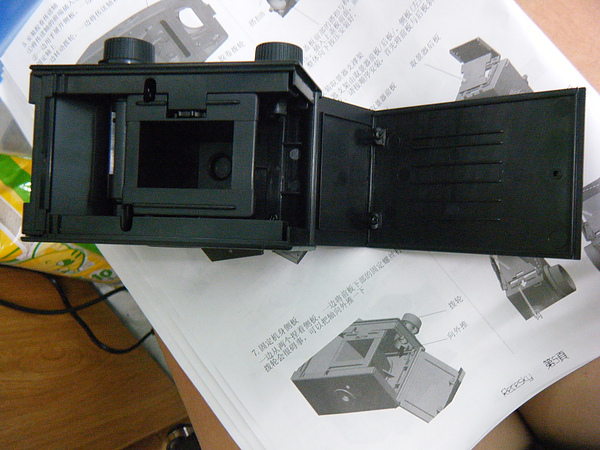

終於要顧定機身側板了~也就是那層蓋子!!

我說若是螺絲都鎖完的又要哭了~~請解掉兩顆螺絲才可以卡進去!!

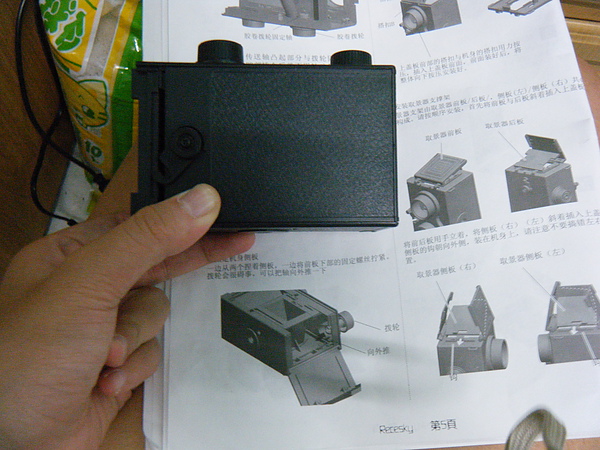

蓋起來長這樣喔~~

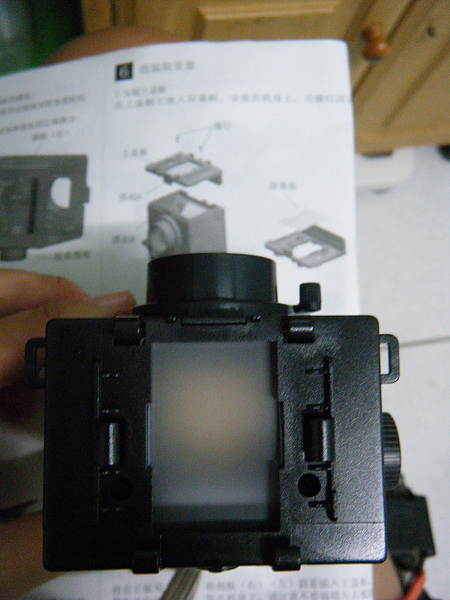

圖6組裝取景器

安裝上蓋板

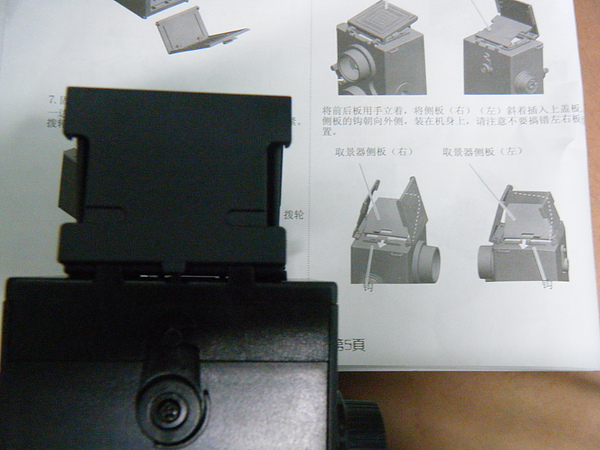

安裝整個取景器

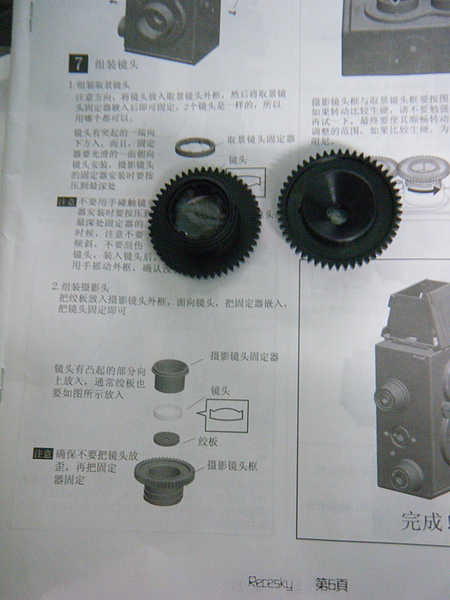

 圖7組裝鏡頭

我講真的~鏡頭這部分照著說明書就大功告成了

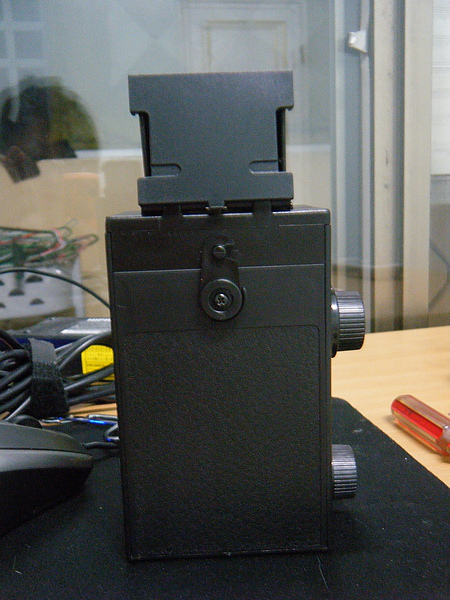

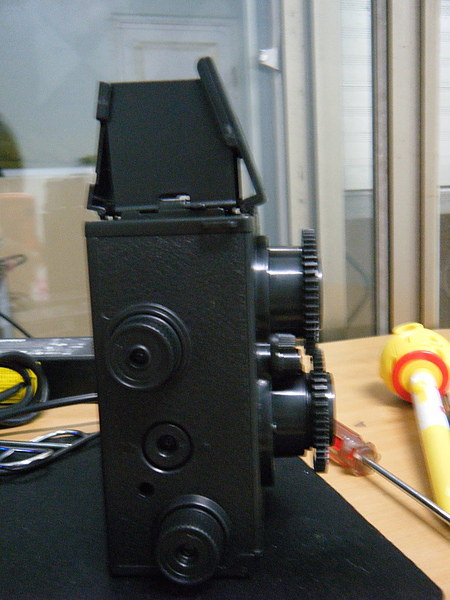

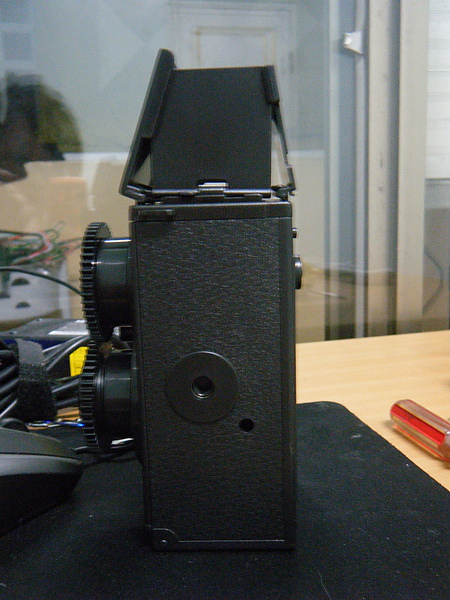

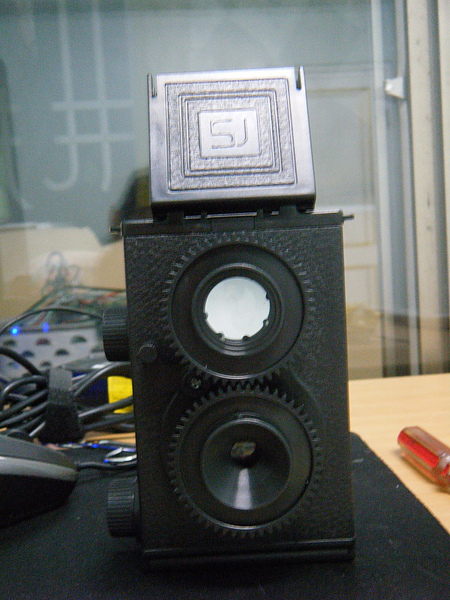

接下來我要展示我得完成機了

其實很酷吶

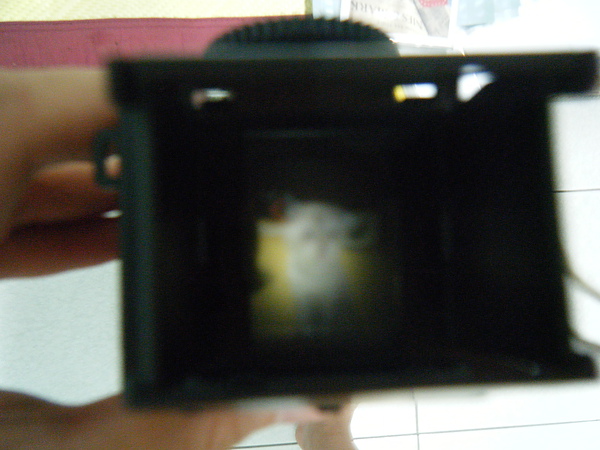

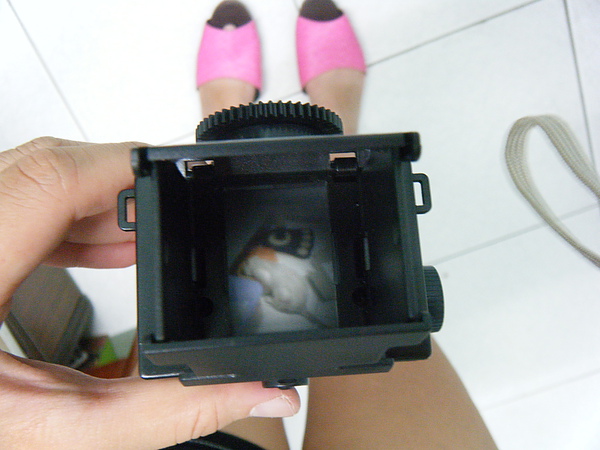

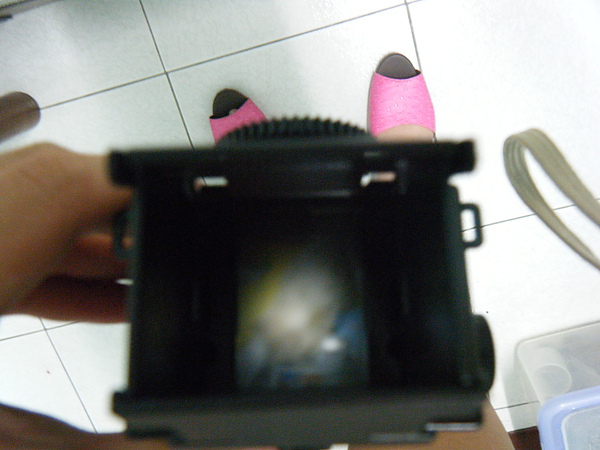

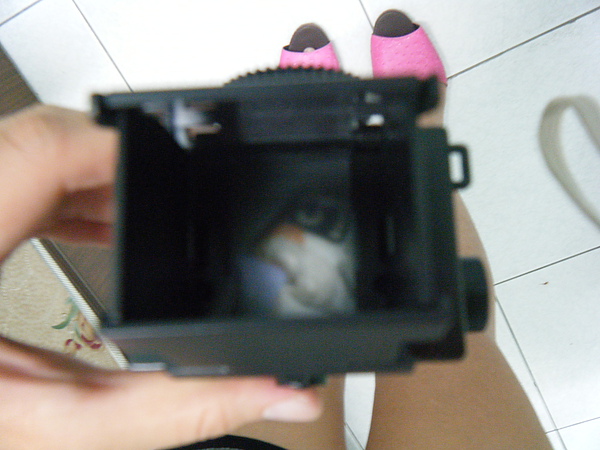

想知道這種相機所看見的景物嘛?

妞兒帶你一探究竟一下!!

原來寫說明書這麼累~~

我還寫沒幾個字有夠混的~
